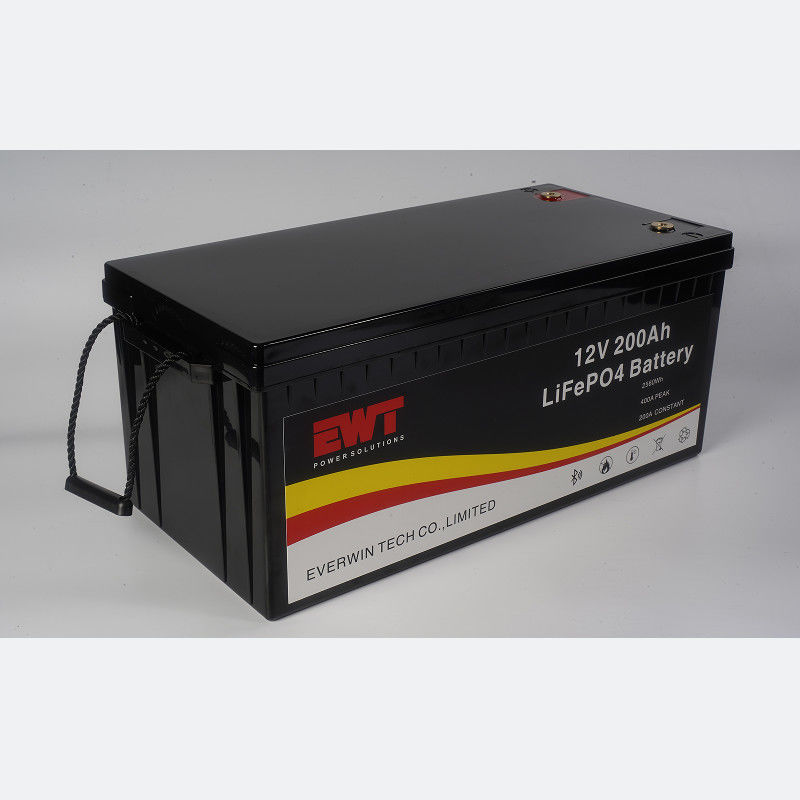

12V 200Ah 26650 32700 batterie au lithium fer phosphate batterie de stockage d'énergie

12V 200Ah 26650 32700 batterie de stockage d'énergie au lithium fer phosphate

Conception du circuit de charge des batteries lithium-ion

Selon les caractéristiques structurelles des batteries lithium-ion, la tension de fin de charge maximale devrait être de 4,2 V, qui ne peut pas être surchargée,Sinon la batterie sera détruite en raison de trop d' ions lithium sur l' électrode positiveIl a des exigences élevées en matière de charge et de décharge et peut être chargé avec un chargeur spécial à courant constant et à tension constante.il est transféré à la charge à tension constante, et la charge doit être arrêtée lorsque le courant de charge à tension constante tombe à moins de 100 mA.son courant de charge peut être contrôlé entre 135 et 2025 mA)Le courant de charge conventionnel peut être sélectionné à environ 0,5 fois la capacité de la batterie et le temps de charge est d'environ 2 à 3 heures.

En raison de la structure interne de la batterie lithium-ion, les ions lithium ne peuvent pas tous se déplacer vers l'électrode positive pendant la décharge,et une partie des ions lithium doit être retenue à l'électrode négative pour assurer que les ions lithium peuvent être intégrés en douceur dans le canal pendant la prochaine chargeDans le cas contraire, la durée de vie de la batterie est raccourcie en conséquence.la tension minimale à la fin de la décharge doit être strictement limitée, c'est-à-dire que la batterie lithium-ion ne peut pas être surchargée. La tension de fin de décharge est généralement de 3,0 V/cellule et la tension minimale ne doit pas être inférieure à 2,5 V/cellule.La durée du temps de décharge de la batterie dépend de la capacité de la batterie et de la taille du courant de décharge..

Le principe du circuit de charge des batteries lithium-ion

Principe: Charger la batterie à une tension constante pour s'assurer qu'elle ne sera pas surchargée. La tension de courant continu d'entrée est 3 volts supérieure à la tension de la batterie chargée.W1 et TL431 forment un circuit régulateur de tension réglable de précision, Q2, W2 et R2 forment un circuit de courant constant réglable, et Q3, R3, R4, R5 et LED sont des circuits d'indication de charge.le courant de charge diminuera progressivement, et la chute de tension sur le R4 diminuera lorsque la batterie est complètement chargée, de sorte que Q3 sera coupé, et la LED sera éteinte, afin de s'assurer que la batterie peut être suffisante,Veuillez continuer à charger pendant 12 heures après l'arrêt du voyant.. Lors de l'utilisation, veuillez installer un radiateur approprié pour Q2 et Q3.
